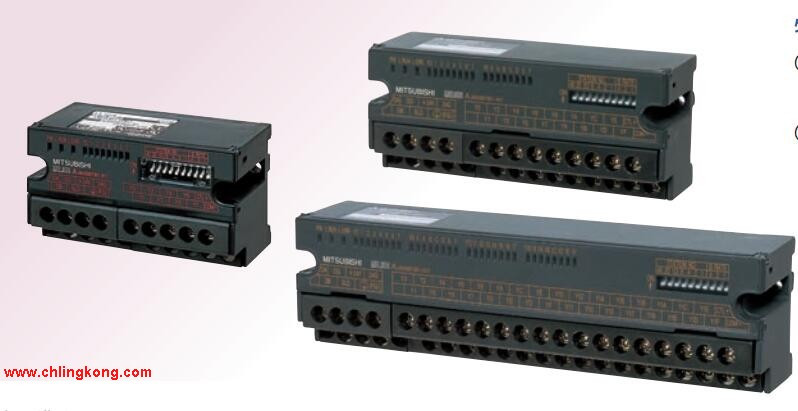

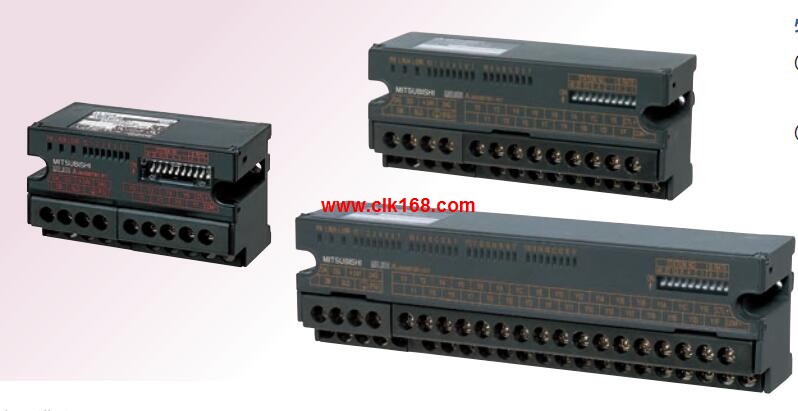

AJ65SBTB2-16R產品特點及功能介紹：
CPU連接程序輸入裝置。
ACPU用。輸入形式：DC輸入，負極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/7mA三菱AJ65SBTB2-16R。
輸出形式：晶體管輸出，源型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC24V/0.5AAJ65SBTB2-16R
外部連接：1線式/1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇三菱AJ65SBTB2-16R。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。輸入輸出點數：480點。
程序容量：7k步。
基本命令處理速度：4.4～5.6us。
電源：輸入AC100～120/200～240V/輸出DC5V 2A，DC24V 0.5A三菱AJ65SBTB2-16R。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據三菱AJ65SBTB2-16R詳細介紹。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓三菱AJ65SBTB2-16R詳細介紹。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。用于共正極輸入模塊(3線型)。RS-422 1通道。
傳送速度：38.4kbps三菱AJ65SBTB2-16R詳細介紹。
鏈接點數，512點。
連接臺數：8臺，500m。
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，
以確定PLC的I/O點數。
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書。輸出點數：32點。
電壓：DC24V/AC240V，2A/1點，4A/個公共端。
OFF時漏電流：0mA。
輸出類型：繼電器輸出。
應答時間：12ms。
8點/個公共端。
50點端子臺。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLCC其性能各有不同，適用場合也各有側側重，
價格上也有較大差異AJ65SBTB2-16R。因此PLC選型時，
在滿足控制要求的前提提提下，
應考慮佳的性能價格比，合理選擇PLC三菱AJ65SBTB2-16R。
系統程序存儲器用以存放系統程序，
包括管理程序，程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。
AJ65SBTB2-16R操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ65SBTB2-16R&select=5
