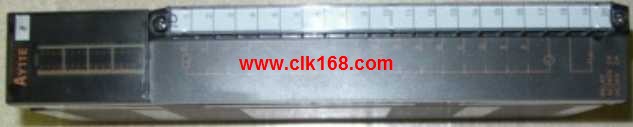

三菱AY11E產品信息及技術參數：
品牌: 三菱
產品名稱: 繼電器輸出模塊
型號: AY11E
輸出點數：6點。
電壓：DC24VAC240V，2A點，8A個公共端。
OFF時漏電流：0.mA。
輸出類型：繼電器輸出。
應答時間：2ms。
8點個公共端。
20點端子臺。
帶浪涌吸收器。
控制直流電動機所需的IO點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向~3級、反向~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需2個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入輸出控制各種類型的機械或生產過程。
控制電磁閥所需的IO點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點。三菱AY11E其它性能說明：
