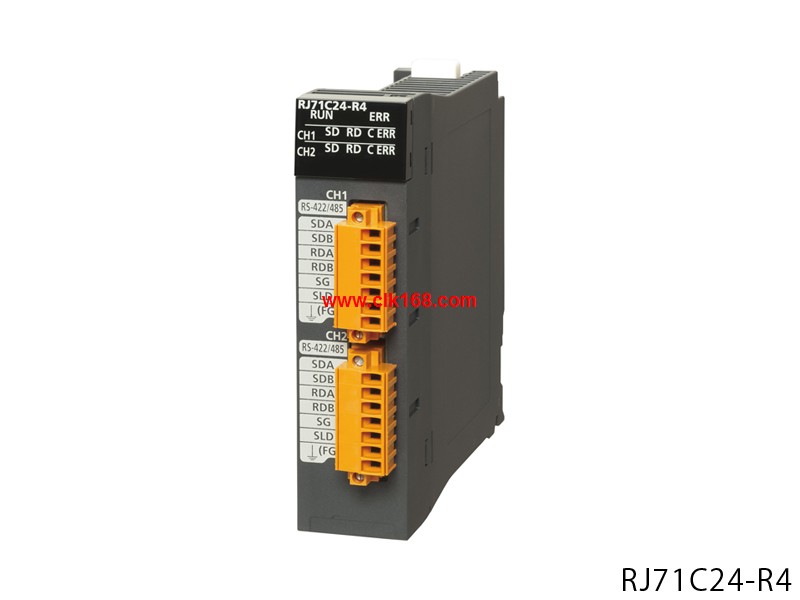

三菱RJ71C24-R4產品信息及技術參數：
品牌: 三菱
產品名稱: 串行通信模塊
型號: RJ71C24-R4
Max. 230.4kbps、 R-422485 2通道。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODU?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能。三菱RJ71C24-R4其它性能說明：
